Aula 02: Acessando o Cluster Franky¶

Na Atividade 2, você irá executar as implementações que foram testadas na Atividade 1, mas agora no ambiente de um cluster HPC usando SLURM. O objetivo é observar como o ambiente de cluster, com sua capacidade de processamento paralelo, pode impactar o desempenho das operações computacionalmente intensivas que você já explorou.

Parte 0: Configurando seu acesso ao Cluster Franky¶

Para ter acesso ao Cluster Franky você precisa configurar suas credenciais de acesso e realizar acesso remoto via SSH.

Entre no Blackboard, navegue até a seção de materiais do curso onde a pasta com o par de chaves foi disponibilizada, Faça o download da pasta completa, que contém os arquivos id_rsa (chave privada) e id_rsa.pub (chave pública). Dependendo do sistema operacional que você utiliza, siga as instruções abaixo para configurar corretamente sua chave privada.

Para Macbook ou Linux:¶

Abra o terminal, navegue até a pasta onde a chave privada (id_rsa) foi baixada, mova a chave para o diretório .ssh em sua home:

mv id_rsa ~/.ssh/

Garanta que apenas você possa ler o arquivo:

chmod 400 ~/.ssh/id_rsa

Conecte-se ao cluster utilizando o comando SSH:

Substitua nome_da_pasta pelo nome que está na pasta com as chaves que você baixou no BlackBoard e cluster_endereco pelo endereço de IP fornecido durante a aula.

ssh -i ~/.ssh/id_rsa nome_da_pasta@ip_do_cluster

ou

ssh nome_da_pasta@ip_do_cluster

Para Windows:¶

Usando OpenSSH :

Abra o PowerShell ou Windows Terminal. Navegue até a pasta onde a chave privada (id_rsa) foi baixada, mova a chave para a pasta .ssh em seu diretório de usuário:

mkdir $env:USERPROFILE\.ssh
mv id_rsa $env:USERPROFILE\.ssh\

Certifique-se de que as permissões estão corretas:

icacls $env:USERPROFILE\.ssh\id_rsa /inheritance:r /grant:r "$($env:USERNAME):(R)"

Conecte-se ao cluster usando o comando:

ssh -i $env:USERPROFILE\.ssh\id_rsa seu_usuario_insper@ip_do_cluster

Configurar o VS Code para Acesso Remoto ao Cluster**¶

Instale a Extensão Remote - SSH:

Abra o VS Code, vá para a aba de extensões (ícone de quadrado no lado esquerdo). Pesquise por "Remote - SSH" e instale a extensão oficial da Microsoft.

Configurar o Acesso Remoto:

Pressione Ctrl+Shift+P (ou Cmd+Shift+P no Mac) para abrir o painel de comandos.

Digite Remote-SSH: Add New SSH Host... e selecione a opção.

Insira o comando SSH que você utilizou anteriormente:

ssh -i ~/.ssh/id_rsa nome_da_pasta@ip_do_cluster

Escolha o arquivo de configuração padrão (~/.ssh/config para Mac/Linux ou C:\Users\seu_usuario\.ssh\config para Windows).

Pressione Ctrl+Shift+P (ou Cmd+Shift+P no Mac) novamente e digite Remote-SSH: Connect to Host.... Selecione o host configurado.

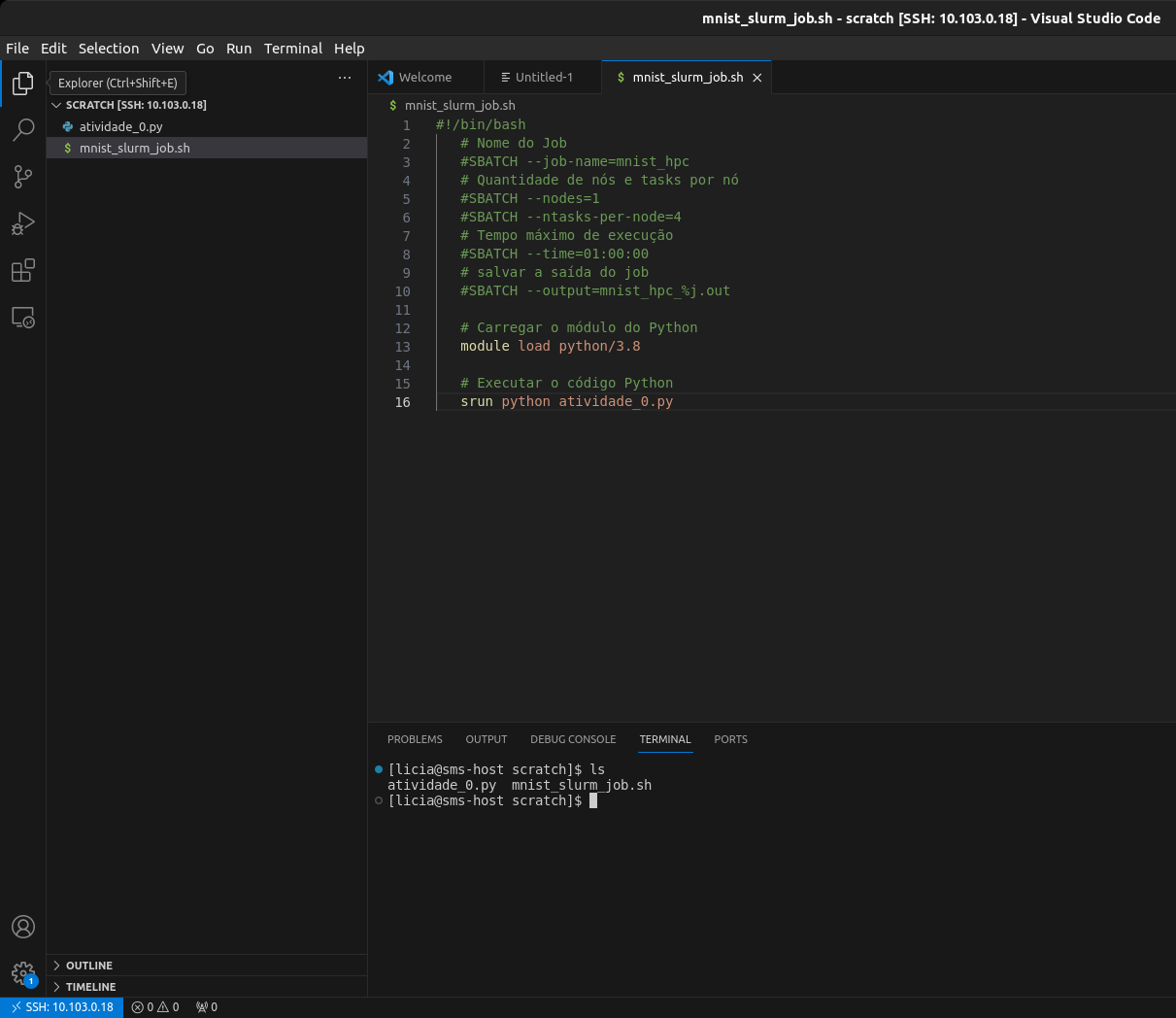

O VS Code abrirá uma nova janela conectada ao ambiente remoto do cluster.

ssh

Gerenciar Projetos Remotamente:

Após a conexão, você pode abrir pastas e arquivos no cluster diretamente pelo VS Code.

Utilize os recursos do VS Code, como o terminal integrado e o debug para trabalhar no cluster Franky.

Executando a Atividade 0 no Cluster Franky usando SLURM¶

Um arquivo .slurm é usado para "lançar jobs" no sistema SLURM, especificando os recursos necessários para a execução, como memória, número de máquinas e núcleos. Nesse arquivo, também definimos como desejamos o output do executável e onde o sistema pode encontrar o arquivo a ser executado. Como a equipe que gerencia o Cluster definiu que os jobs sejam lançados apenas da pasta SCRATCH, podemos omitir o caminho do arquivo nos nossos arquivos .slurm.

Warning

As instruções #SBATCH são tecnicamente consideradas "comentários" pelo interpretador de comandos do shell (bash), mas não são realmente ignoradas. Quando você escreve um script para ser executado pelo SLURM, o bash interpreta as linhas #SBATCH como comentários normais, enquanto o gerenciador de jobs SLURM interpreta essas mesmas linhas como diretivas que definem como o job deve ser executado.

Tip

Não é necessário neste momento, mas se você quiser transferir arquivos da sua máquina para o cluster e vice versa, você pode usar o comando scp mais detalhes aqui

Crie um script de submissão .slurm para cada implementação utilizando os exemplos abaixo. Esse script será utilizado para enviar o job ao cluster.

Script SLURM para o código em Python:

matriz_mult_python.slurm

#!/bin/bash
#As instruções SBATCH não devem ser descomentadas

#SBATCH --job-name=mult_matriz_py
# define o nome do job. Esse nome aparece nas listas de jobs e é útil para identificar o job.

#SBATCH --output=mult_matriz_py.out
# Especifica o arquivo onde a saída padrão (stdout) do job será salva.

#SBATCH --ntasks=1
# Define o número de tarefas que o job executará. Neste caso, o job executa uma única tarefa.

#SBATCH --time=00:10:00
# Define o tempo máximo de execução para o job. Neste caso, o job tem um tempo limite de 10 minutos. Se o job exceder esse tempo, ele será automaticamente encerrado.

#SBATCH --partition=normal
# Especifica a partição (ou fila) onde o job será submetido. Aqui, o job será submetido a fila "normal".

python3 mult_matriz_py.py
#Executa o programa python3 dentro do nó de computação.

Script SLURM para arquivos C++:

Como o C++ é uma linguagem que requer compilação, precisamos gerar o executável antes de preparar o arquivo .slurm.

Dentro da pasta SCRATCH, compile seu código .cpp para gerar o binário.

g++  mult_matriz_cpp.cpp -o mult_matriz_cpp

matriz_mult_cpp.slurm

#!/bin/bash
#SBATCH --job-name=matriz_mult_cpp
# Define o nome do job como "matrix_mult_openmp". Esse nome aparece nas listas de jobs e é útil para identificar o job.

#SBATCH --output=matriz_mult_cpp.out
# Especifica o arquivo onde a saída padrão (stdout) do job será salva.

#SBATCH --ntasks=1
# Define o número de tarefas que o job executará. Neste caso, o job executa uma única tarefa.

#SBATCH --time=00:10:00
# Define o tempo máximo de execução para o job. Neste caso, o job tem um tempo limite de 10 minutos. Se o job exceder esse tempo, ele será automaticamente encerrado.

#SBATCH --partition=normal
# Especifica a partição (ou fila) onde o job será submetido. Aqui, o job será submetido a fila "normal".


./mult_matriz_cpp
# Executa o programa compilado "mult_matriz_cpp" dentro do nó de computação.

Script SLURM para arquivos C++ com Paralelismo:

Ao utilizar o OpenMP para paralelizar códigos em C++, é necessário incluir a flag apropriada durante a compilação. Essa flag informa ao compilador para interpretar corretamente as diretivas OpenMP no código e gerar o binário de forma adequada.

g++ -fopenmp mult_matriz_paralelo.cpp -o mult_matriz_paralelo

matriz_mult_paralelo.slurm

#!/bin/bash

#SBATCH --job-name=matriz_mult_paralelo
# Define o nome do job como "matrix_mult_paralelo". Esse nome aparece nas listas de jobs e é útil para identificar o job.

#SBATCH --output=matriz_mult_paralelo.out
# Especifica o arquivo onde a saída padrão (stdout) do job será salva.

#SBATCH --ntasks=1
# Define o número de tarefas que o job executará. Neste caso, o job executa uma única tarefa.

#SBATCH --cpus-per-task=4
# Especifica o número de CPUs que devem ser alocadas para esta tarefa.

#SBATCH --time=00:10:00
# Define o tempo máximo de execução para o job. Neste caso, o job tem um tempo limite de 10 minutos. Se o job exceder esse tempo, ele será automaticamente encerrado.

#SBATCH --partition=normal
# Especifica a partição (ou fila) onde o job será submetido. Aqui, o job será submetido a fila "normal".


./mult_matriz_paralelo
# Executa o programa compilado "mult_matriz_paralelo" dentro do nó de computação.

Parte 2: Execução das Implementações no Cluster¶

Submissão dos Jobs:

Utilize o comando sbatch para submeter cada script SLURM ao cluster.

Exemplo:

sbatch matriz_mult_python.slurm
sbatch matriz_mult_cpp.slurm
sbatch matriz_mult_paralelo.slurm

Monitoramento dos Jobs:

Use o comando squeue para monitorar o status dos jobs.

Exemplo:

squeue

Análise dos Resultados:

Após a execução dos jobs, os resultados estarão disponíveis nos arquivos .out especificados em cada script SLURM.

Compare os tempos de execução dos três métodos (Python, C++, C++ com OpenMP) no cluster.
Analise como o paralelismo afeta o desempenho no ambiente do cluster, em comparação com sua execução local.

Tip

Se quiser explorar mais os comandos do SLURM, temos uma material aqui que pode te ajudar

Entrega Atividade 2 - Relatório de Desempenho:

Prepare um relatório detalhado, incluindo gráficos que mostrem a relação entre o tamanho das matrizes e o tempo de execução para cada implementação.
Discuta o impacto do ambiente HPC no desempenho das operações e como o paralelismo pode escalar em um cluster de múltiplos nós.
Submeta seu relatório até as 23h59 de 10/02 pelo Classroom, disponível no Blackboard.

Nesta atividade, você explorou como o ambiente de cluster, pode ser utilizado para otimizar e acelerar operações que são intensivas em termos computacionais. Isso oferece uma base sólida para entender como tarefas de grande escala, como o processamento de big data ou o treinamento de modelos de IA, podem ser significativamente aceleradas com HPC.
